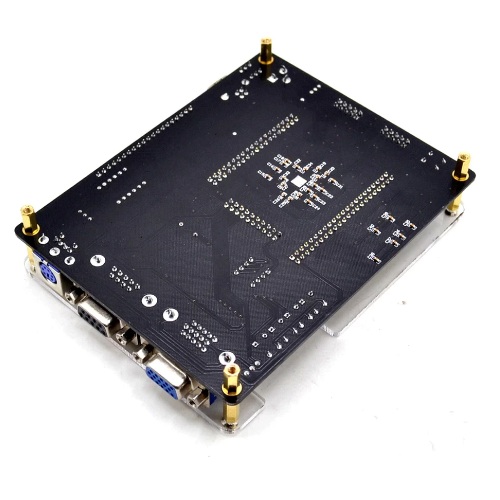

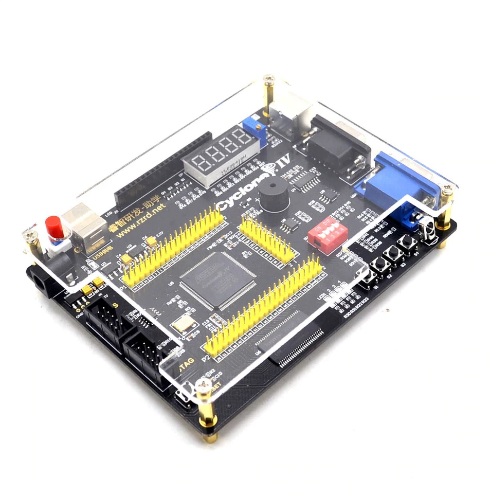

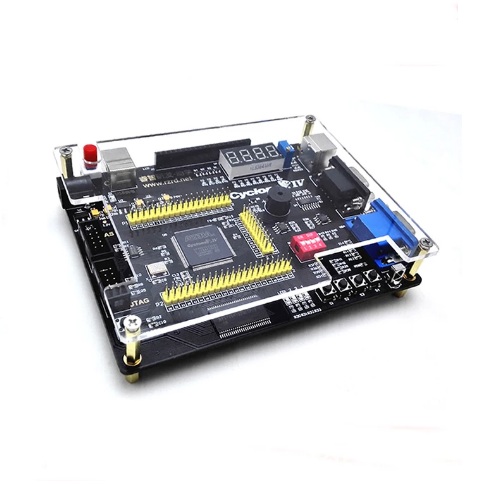

Placa de desarrollo FPGA ALTERA IV EP4CE NIOSII

Tarjeta de desarrollo y programación FPGA. Con chip principal de la última serie FPGA CycloneIV de cuatro generaciones EP4CE6E22C8N de ALTERA y chip de configuración serial de alta capacidad. Contiene además SDRAM de 64bit, Cristal de 50Hz y puertos series, VGA, JTAG y USB.

Características:

• Voltaje de operación USB / Power Jack: 5VDC
• Chip principal: FPGA Cyclone IV Serie EP4CE6E22C8N
• Chip de configuración serial EPCS16N
• SDRAM: 64Mbit
• Cristal activo: 50MHz
• Reguladores de voltaje 1117: 3.3 V / 2.5 V / 1.2 V
• Programación JTAG o AS
• 4 teclas independientes, se pueden utilizar para el control de botones, experimentos básicos de lógica digital
• 4 diodos LED
• 4 interruptores de dial
• 1 display LED 7 segmentos de 4 dígitos
• 1 timbre
• Interfaz PS2
• Puerto serial RS232
• Puerto para LCD de 20 pines, soporta LCD1602, LCD12864, TFT LCD
• Chip sensor de temperatura LM754A, para experimento de termómetro
• 10 resistencias ajustables de precisión, retroiluminación LCD ajustable
• Interfaz VGA
• Puerto serie I2C EEPROMAT24C08, para el experimento de bus IIC
• Módulo de recepción de infrarrojos

Características adicionales

• El oscilador de cristal activo de 50 MHz integrado proporciona el reloj principal para el funcionamiento del sistema
• Proporciona una salida de voltaje de 3.3V por medio de un chip regulador de voltaje de 1117-3.3V
• Usa un chip regulador de voltaje de 1117-1.2V para proporcionar voltaje de núcleo FPGA
• Utiliza un chip regulador de voltaje de 1117-2.5V para proporcionar voltaje PLL
• Diseño de desacoplamiento utilizando una gran número de condensadores de desacoplamiento
• Con dos tipos de alimentación, Jack de poder de 5 VDC y puerto USB tipo B
• Un botón de reinicio del sistema, también se puede utilizar como un botón de entrada de usuario
• Interruptor de encendido con botón de bloqueo automático
• Indicador de encendido LED
• Interfaces IO con espaciado universal de 2.54 mm, le permiten expandirse fácilmente
• El archivo descargado correspondiente a la interfaz de descarga JTAG es .SOF, que es rápido, y se recomienda utilizar esta interfaz para el aprendizaje normal.
• El archivo descargado correspondiente a la interfaz de descarga AS es .POF, que es más lento y se usa cuando se necesita el firmware

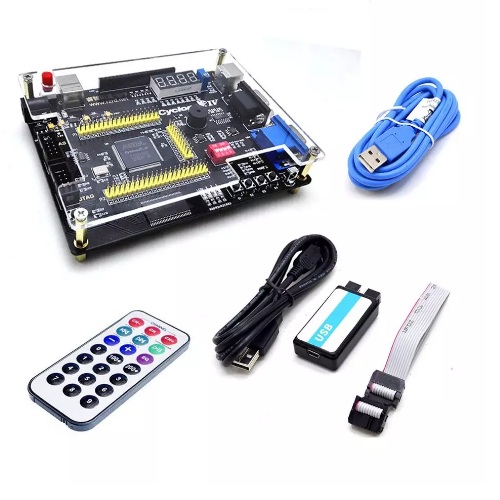

Contiene:

• 1 FPGA Board
• 1 programador USB (Downloader)

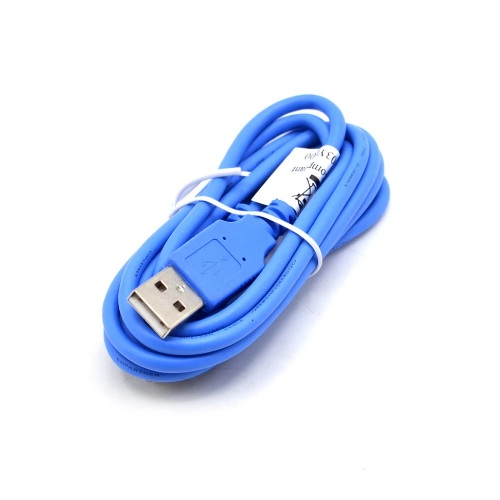

• 1 cable USB
• 1 control remoto
